LEAC（RG）丙烯酸聚合物水泥防水材料民用地下工程防水設計、施工建議方案

一、工程名稱：地下工程防水項目

二、設計依據：國家建筑標準設計圖集（17CJ10-1）,LEAC丙烯酸聚合物水泥防水涂料應用構造。

三、選用產品簡介

1.本材料是中國軍工技術轉民用的產品。2015年工信部、國防科工局，聯合將該技術列入“軍轉民，國家10大重點推薦項目”。并給以了“技術水平，國際領先的評價”。（詳見資料匯編5-8頁）。

2. 產品收入政府采購清單，質量可靠。中國政府每年聘請獨立第三方，住廠進行質量、環保核查（詳見政府采購網）。

3. 生產單位：中核集團下屬北京中核北研科技發展股份有限公司。該公司是建筑防水行業中唯一的軍工央企。

4.LEAC（RG）防水構造應用優勢簡介

（1）融卷材、涂料優勢為一身。

該產品既能達到涂料的國家材料標準，又能達到卷材的國家材料標準。滿粘無搭縫、不竄水，不論地下工程幾何形狀多復雜，全部防水設防層是一個連續的整體。防水層成型后，是一個卷材結構，是一個以施工對象外表面為成型平臺，現場制作的卷材。

（2）抵抗結構變形能力強

2毫米厚防水層最大拉力，可選2292牛（2292N/50mm），是4毫米厚SBS卷材國標最高值80牛（800N/50mm）的2.8倍，（檢測見匯編49頁）。滿粘“零擋”條件下可抵抗混凝土結構10mm的伸縮（水平拉力）變形和10mm垂直沉降（剪切力）的變形。

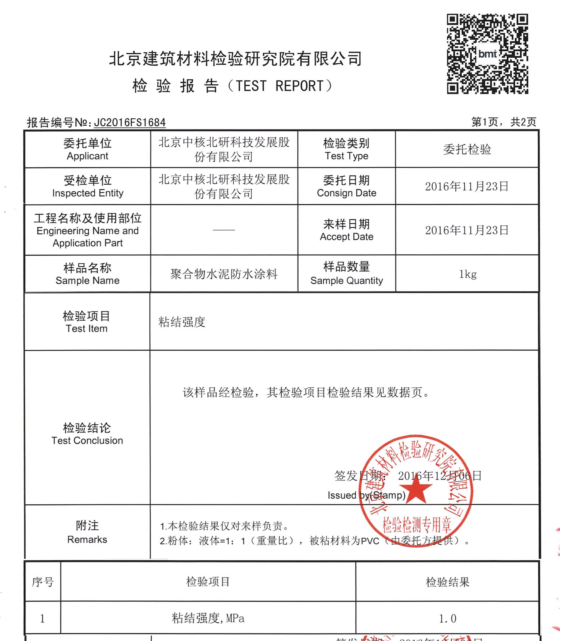

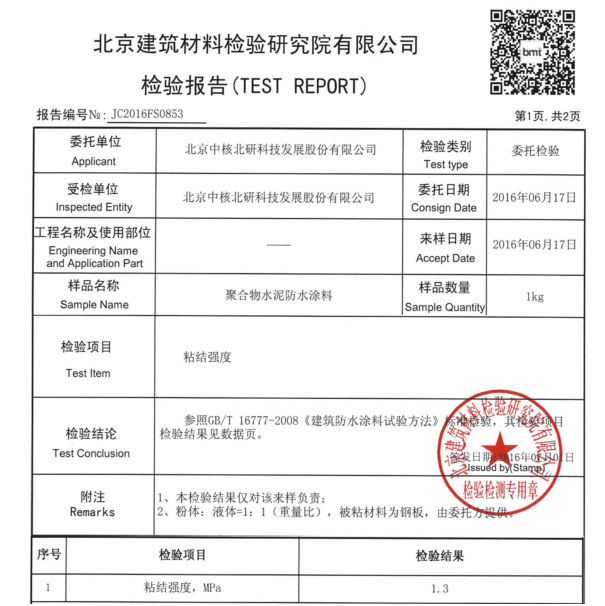

（3）該材料與C30混凝土的粘接強度大于C30混凝土自身的強度，若用機械外力，分離防水層與混凝土結構。不會從粘接處分離，只會把混凝土拽壞，即基體材料被破壞（檢測報告詳見資料匯編67頁）。

傳統防水材料在地下防水工程中，是給混凝土結構穿了一層“衣服”，該產品是讓混凝土結構長了一層“皮膚”。材料與混凝土形成不可分割的同體化結構，立面防水無空鼓、滑移、脫粘現象。

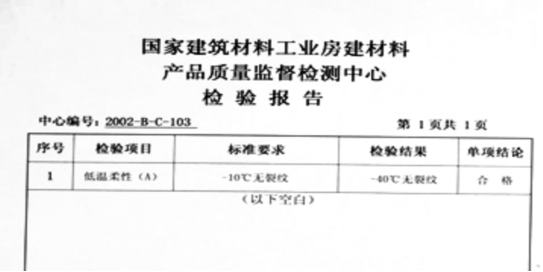

（4）該產品低溫柔度最低可達-40，可在-50條件下暴露使用。

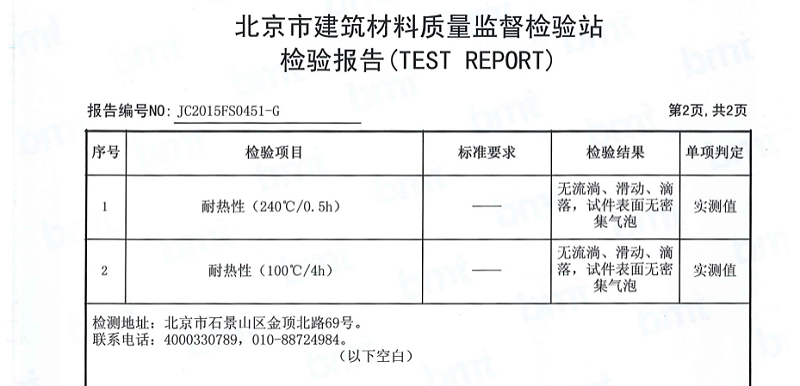

（5）該產品耐熱性2400C，0.5小時不流淌，可在100條件下長期進行防水設防。若地下工程有熱力管線，防水層近熱區部分，不會發生迅速熱老化現象，不會影響防水的長期可靠性（檢測見匯編58頁）。

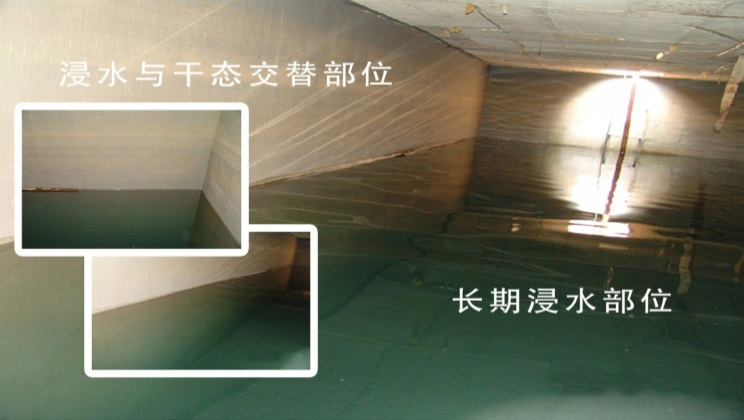

（6）該產品耐水性強，可在水中長期裸露浸泡使用。國標設計圖集17CJ10-1，給以了“涂層耐水，耐堿能力強，可用于長期浸水的工程”的說明（詳見該圖集3頁4.3.3）。用于臨海、湖、江畔，及濕地的地下工程防水，可耐得住長期浸泡水環境。

在用于種植頂板是，無需設計找坡層、排水層、濾水層，有效的降低了工程造價（詳見具體設計方案及17CJ10-1圖集第10頁種頂2）。

LEAC防水材料施工，2012年完工。至今未出現任何漏滲現象

（7）該產品與金屬、PVC塑料均有可靠的粘接性。封閉穿墻管盒十分可靠（檢測報告詳見資料匯編70頁、79頁）。

（8）本材料有一定的防腐性能。在臨海工程中可抵抗含鹽較高的地下水及土壤對防水層的腐蝕，對混凝土結構可實現防水、防腐雙防護。（檢測報告詳見資料匯編82頁）。

注：“國標”保持率80%為合格）

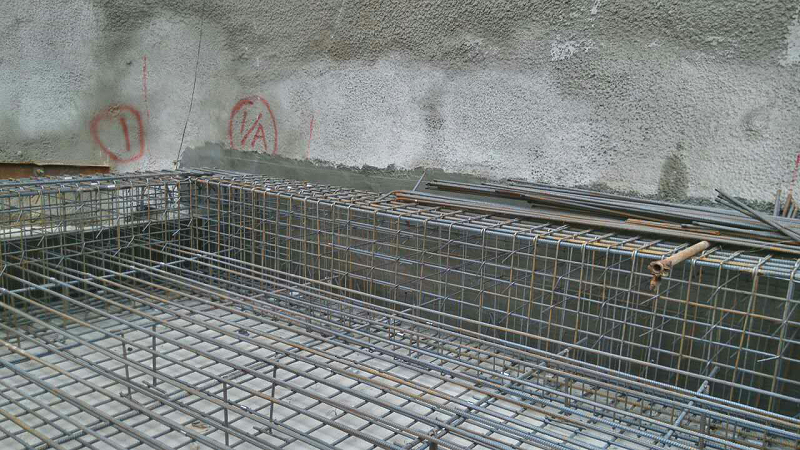

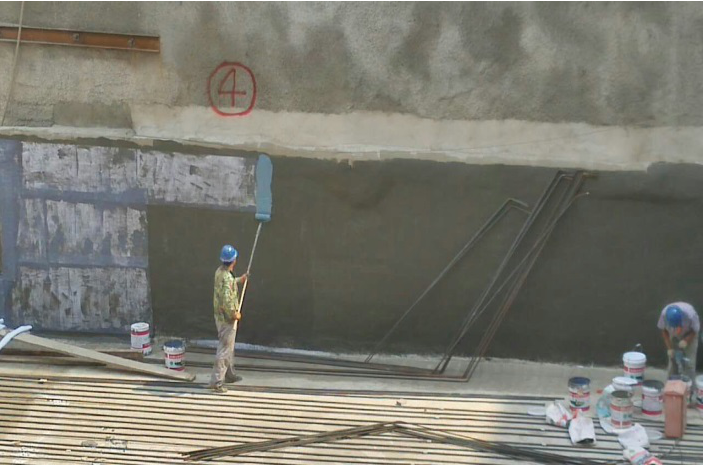

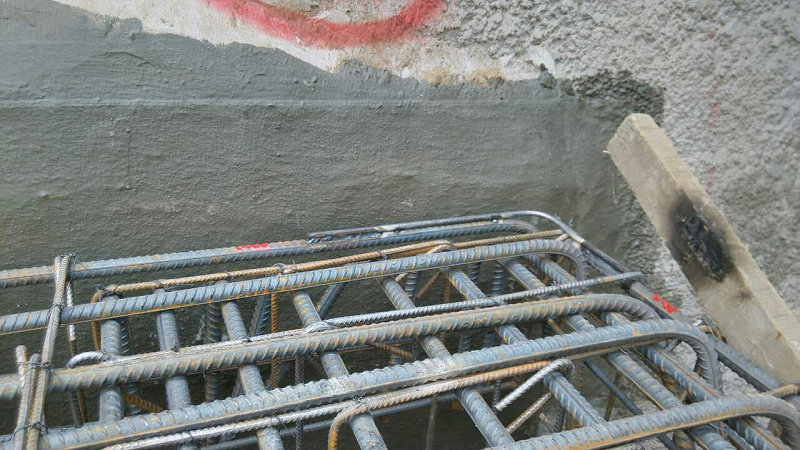

（9）該產品有外防內涂技術成熟、可靠，不會發生預涂防水層在澆筑混凝土時脫落的現象，解決了不能放坡開挖，不能打護坡樁工程立墻防水的難題，同時又大幅度降低了工程造價（設計方案見17CJ-10-1圖集第9頁）。

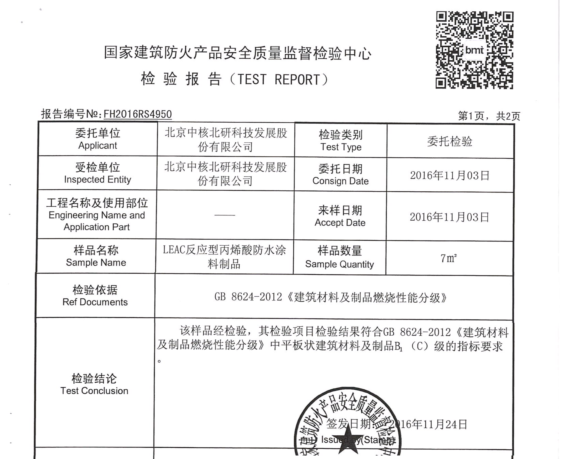

（10）該產品通過國家防火安全質監中心，燃燒性B1級檢測?，F場儲運、施工均無火災隱患（檢測見匯編94頁）。

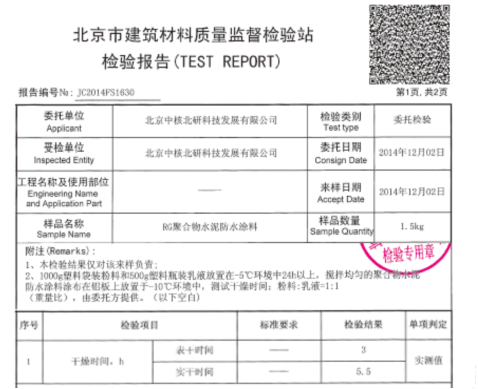

（11）該產品可在-10條件下施工，可在高濕度基面施工（擦去明水即可干），冬季、雨季（雨天除外）施工無障礙（檢測見匯編91頁

（12）該產品成分中無機材料占比高達67%~72%，無機材料的意志性，決定了該產品耐久性這高于的有機材料為主的部分產品。

四、中核防水leac材料地下工程防水設計參考方案。

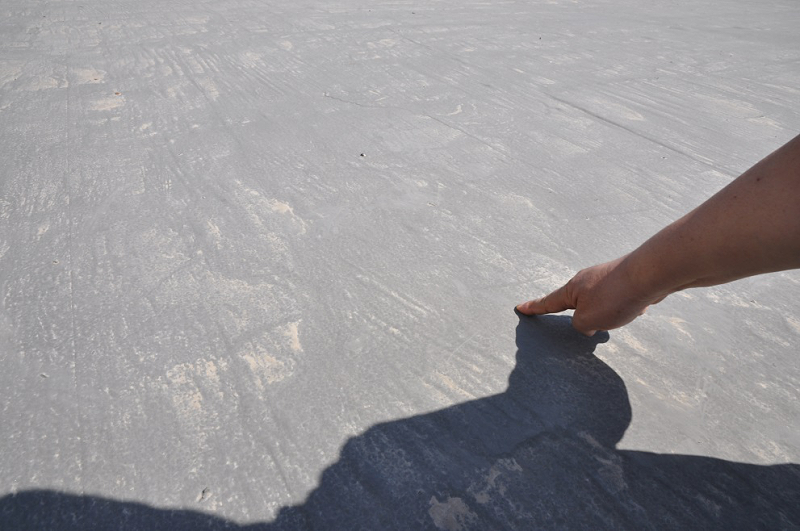

這是1989年4月用本產品施工的屋面，暴露使用至今已滿28年，防水層未出現明顯老化特征。管廊防水層均為非外露使用，防水設防有效期一般會長于暴露使用工程。

四、LEAC（RG）地下防水構造選用（設計參考方案）——設計依據《國家建筑標準設計圖集》17CJ10 -1

1、中核防水leac材料在底板中的應用

中核防水leac材料底板方案一：底板外防水雙隔離層一級防水設防

方案特點；充分考慮到底板防水的主要外力破壞，來自于100~150厚C15混凝土墊層開裂與不均勻沉降，因此在混凝土墊層與防水層中間增加了一道聚乙烯丙綸隔離層。

中核防水leac材料底板方案二：底板外防水一級防水設防

方案特點：一級防水設防符合國家地下工程防水技術規范。設計使用壽命較大幅度的長于國家防水質保期標準。

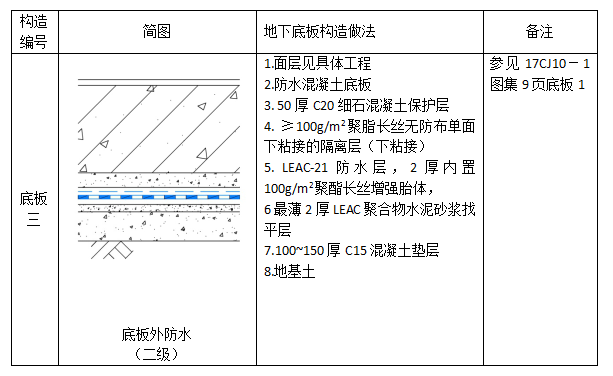

中核防水leac材料底板方案三：底板外防水二級防水設防

方案特點：二級防水設防，符合國家地下工程防水技術規范。

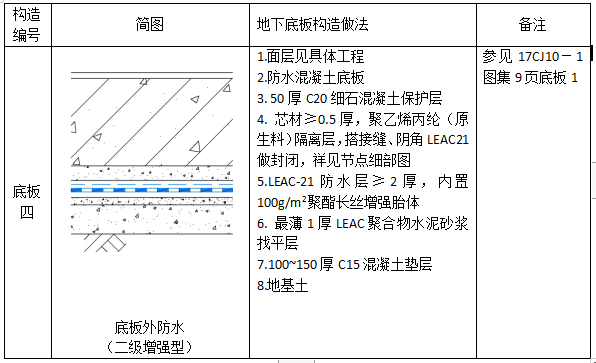

中核防水leac材料底板方案四：底板外防水二級（增強型）防水設防

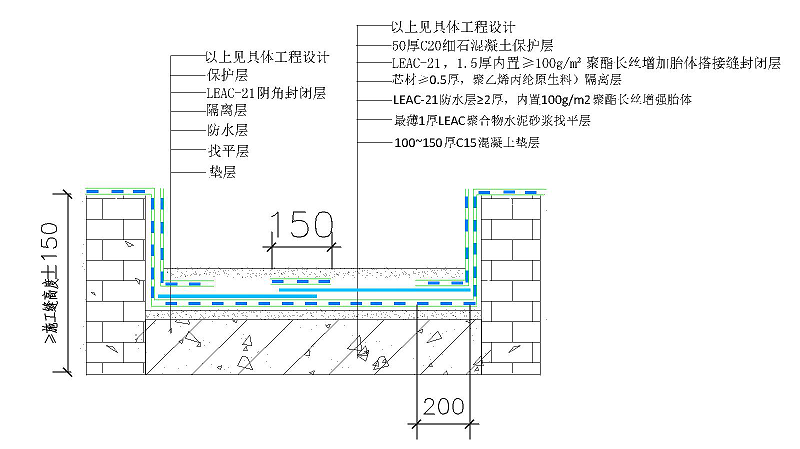

底板方案四：隔離層節點細部簡圖

方案特點：選擇≥0.5厚的聚乙烯丙綸做隔離層，并使用LEAC材料對其的搭接處及陰角做了封閉，解決了聚乙烯丙綸彈性材料剛性連接的問題，使該層具有隔離、防水雙重功能，有效的強化了底板防水層的設防能力。該方案是在建設資金較為緊張的前提下，在增加少量投入的基礎上，較大幅度提升底板防水設防保證年限的選擇。

2.中核防水leac涂料外墻防水設防施工方案參考

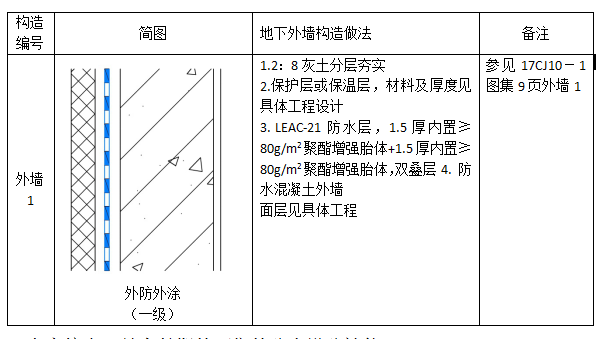

中核防水leac涂料外墻方案一：外墻外防外涂一級防水設防

方案特點：具有長期的可靠的防水設防性能。

中核防水leac涂料外墻方案二：外墻外防、外涂二級防水設防

方案特點：防水設防可靠性高，設防年限高于國家標準。

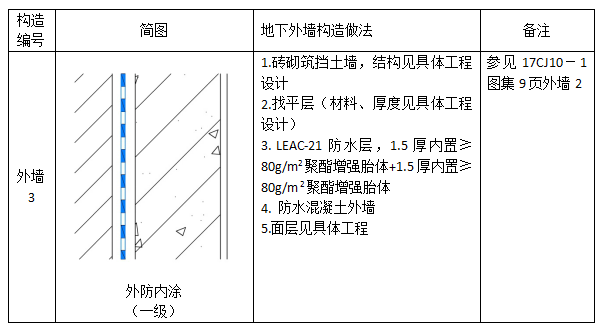

中核防水leac涂料外墻方案三：外墻外防內涂一級防水設防

方案特點；具有長期的可靠的防水設防性能，大幅減少了開挖的土方量，在已建好的城市中心區，不可放坡開挖，不可實施護坡樁設計方案時，本方案具有實用性、經濟性。

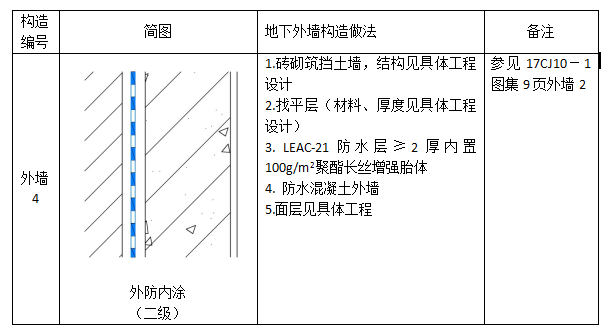

中核防水leac涂料外墻方案四：外墻外防內涂二級防水設防

方案特點：防水可靠性高，設防年限高于國家標準，大幅減少了開挖的土方量，在已建好的城市中心區，不可放坡開挖不可實施護坡樁設計方案時，本方案具有實用性、經濟性。

3.中核防水leac涂料頂樓屋面頂板

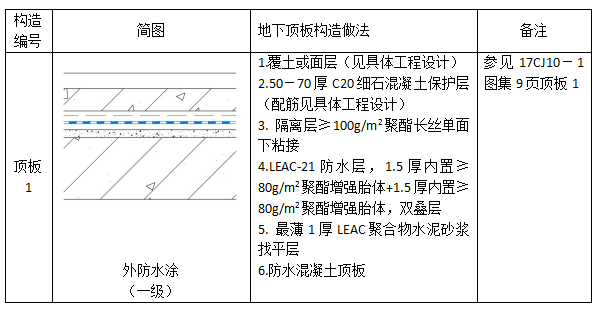

中核防水leac涂料頂樓屋面頂板方案一：頂板外防水一級防水設防

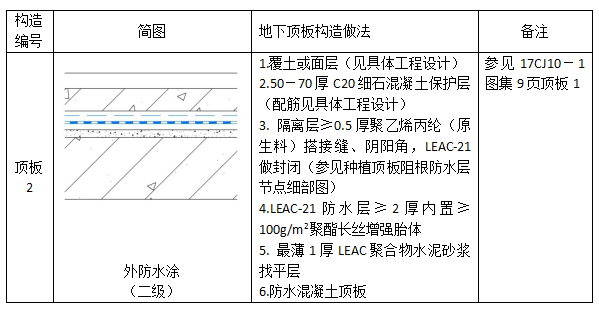

中核防水leac涂料頂樓屋面頂板方案二：外防水二級（增強型）防水設防

方案特點：選擇≥0.5厚的聚乙烯丙綸做隔離層，并使用LEAC材料對其的搭接處及陰角做了封閉，解決了聚乙烯丙綸彈性材料剛性連接的問題，使該層具有隔離、防水雙重功能，有效的強化了頂板防水層的設防能力。

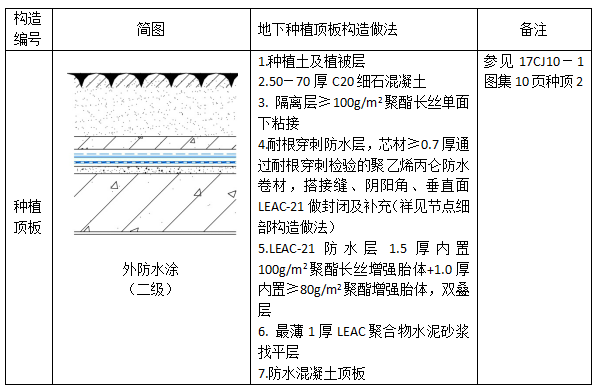

中核防水leac涂料頂樓屋面頂板方案三：種植頂板

方案特點：由于LEAC耐水性好，可在水中長期裸露浸泡使用，因此本方案未設計找坡層、排水層、濾水層，簡化了結構，降低了工程的綜合造價?？紤]到該頂板即有雨、雪、來水，又有種植物澆灌來水，來水較大且頻繁。因此對防水設防進行了強化設計。三道設防，由于發揮了材料優勢，簡化了結構雖增加了防水設防強度，但與傳統產品比還是降低了綜合造價。

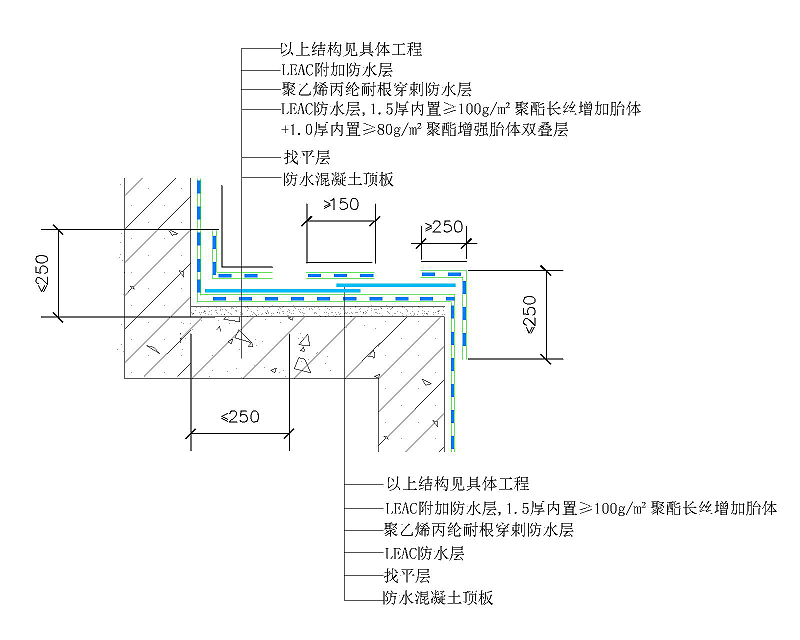

種植頂板耐根穿刺、防水卷材搭接縫、陰陽角、垂直面封閉節點、構造做法。

4.主要節點細部構造圖

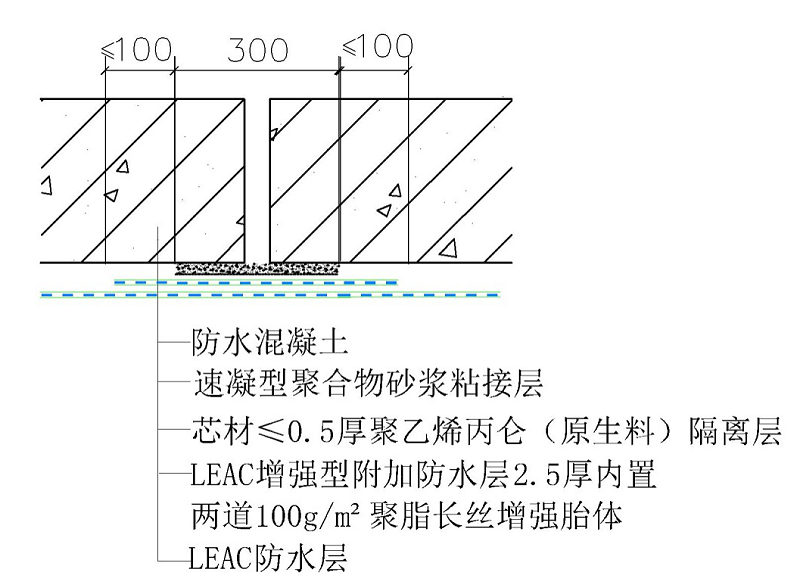

① 變形縫節點細部構造

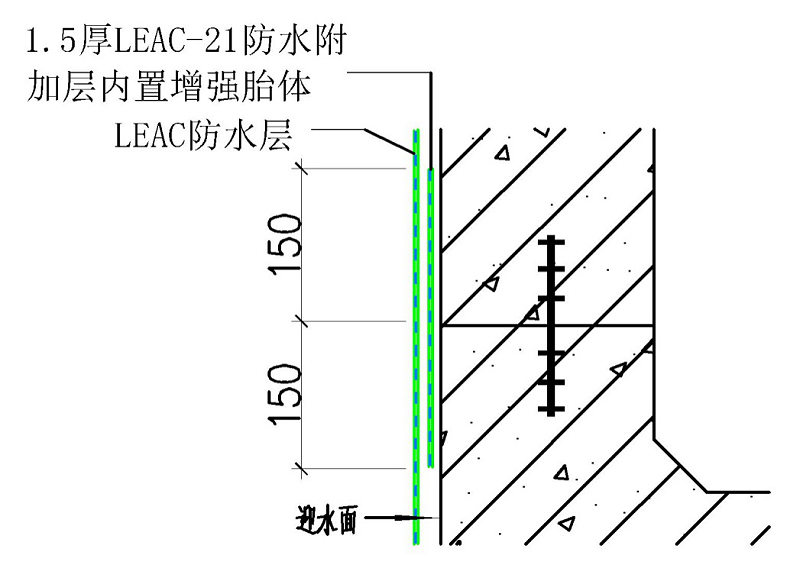

②施工縫節點細部構造

③其他節點細部祥見國家建筑標準設計圖集17CJ10－1
